Mô tả chung
Thiết bị đo biên dạng với độ chính xác cao 1 μm hoặc nhỏ hơn theo trục Z (với độ dịch chuyển là 5 mm)
Tính năng
Đánh giá đường viền biên dạng với độ chính xác cao
Là thiết bị lý tưởng để đánh giá đường biên dạng của bộ phận yêu cầu độ chính xác cao các như thấu kính không hình cầu, đầu nối cáp quang, vít bi…
Phần mềm đo và phân tích ACCTee
ACCTee là phần mềm đo và phân tích đường viền biên dạng có khả năng vận hành nâng cao. Được cung cấp với các chế độ hướng dẫn viên để dễ vận hành hơn, cũng như một loạt các chức năng hỗ trợ như "chức năng AI", "chức năng tự chẩn đoán" và "chức năng phát hiện đỉnh và đáy", ACCTee giúp tất cả các nhiệm vụ đo lường dễ dàng và hiệu quả hơn.
Tự động nhận dạng phần tử (chức năng AI)
Chức năng này tự động xác định các yếu tố chính xác của đường viền biên dạng (điểm, đường, vòng tròn).
Chức năng hiển thị kích thước
Các giá trị đo thực tế cho các tham số và sai lệch hình học có thể được hiển thị trên biểu đồ.
Chức năng tổng hợp đường viền
Chức năng tổng hợp giải quyết các hạn chế về phạm vi phân tích do góc của kim đo.
Chức năng phát hiện đỉnh và đáy
Chức năng này cho phép phát hiện điểm tối đa và tối thiểu của đường viền biên dạng bằng cách di chuyển với cần điều khiển, đơn giản hóa việc căn chỉnh.
Chức năng lặp lại điểm tính toán
Phân tích tổng thể phôi gia công có thể được thực hiện sau khi hoàn thành chỉ một phân tích mẫu cho phôi gia công có hình dạng nhất định được lặp lại
Nhiều chức năng đánh giá đường biên dạng
Cung cấp một loạt các chức năng đánh giá. Các chức năng tiêu chuẩn bao gồm chức năng so sánh độ lệch dữ liệu đo (dữ liệu điểm) / giá trị thiết kế, chức năng tạo giá trị thiết kế, chức năng khớp nhất và chức năng chuyển đổi IGES/DXF để tạo điều kiện giao tiếp với hệ thống CAD.

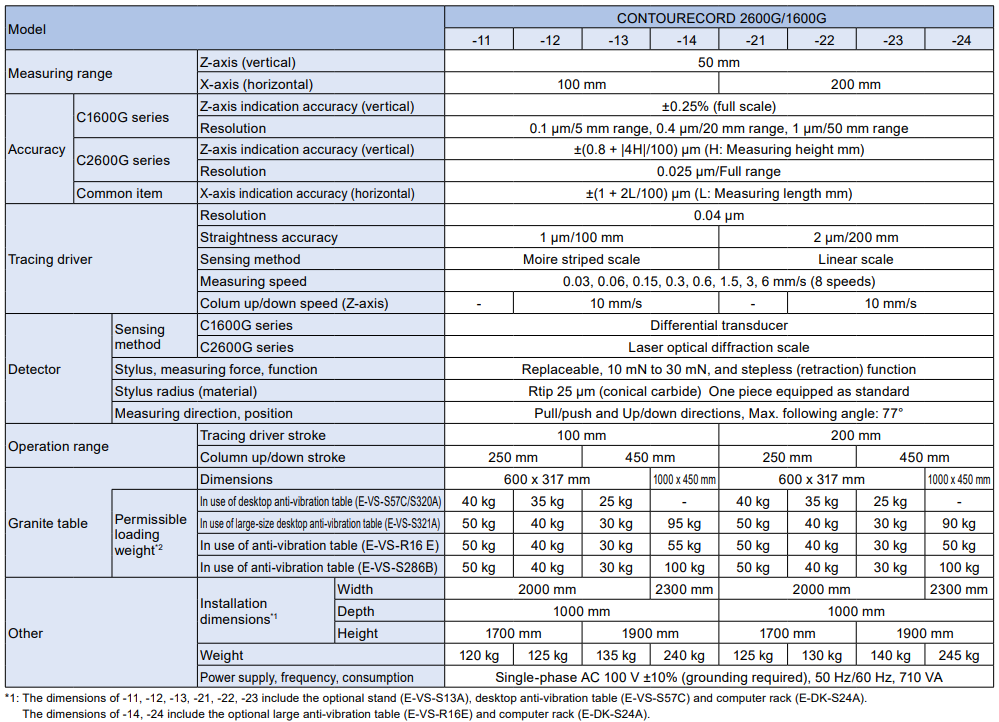

Thông số kỹ thuật
