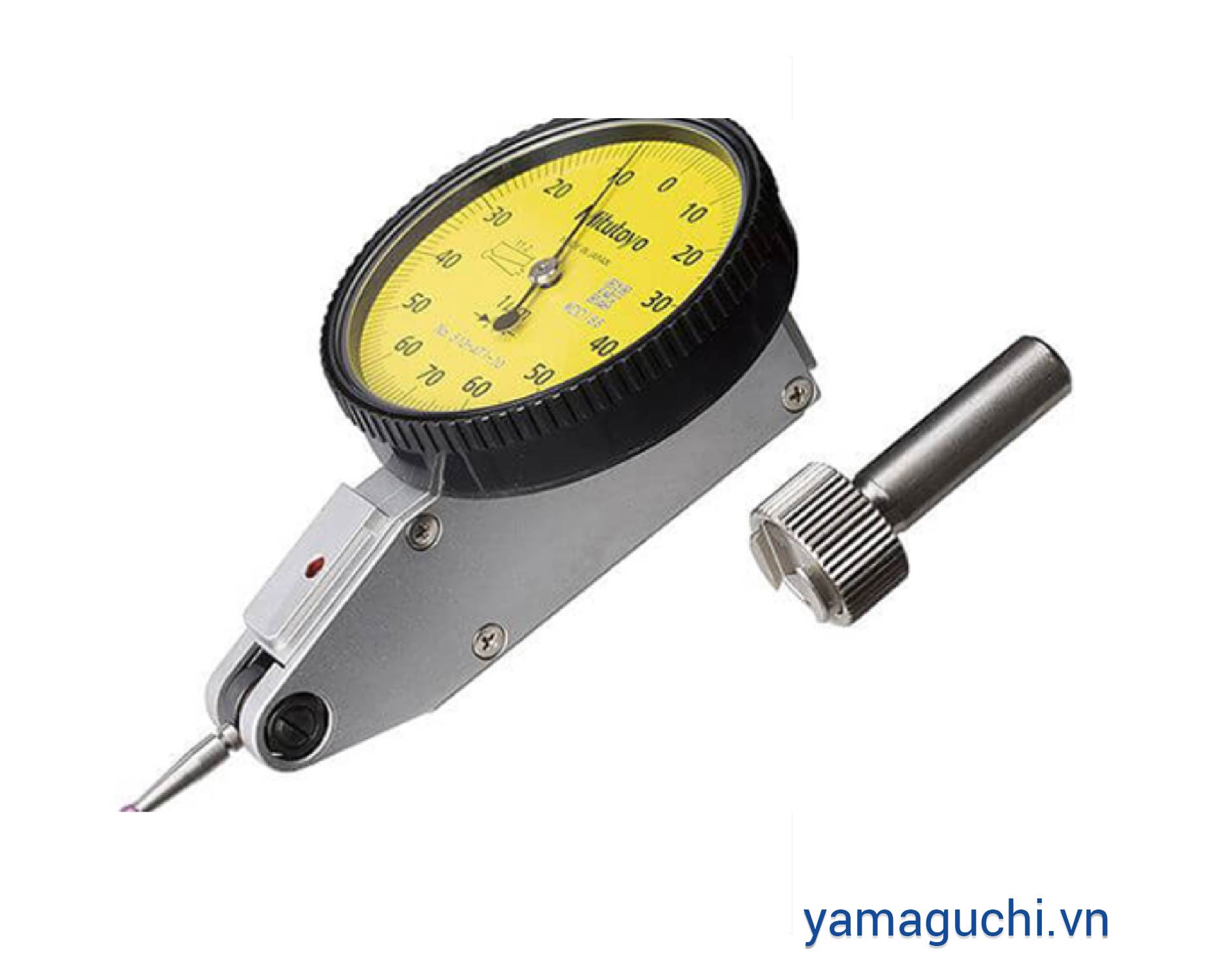

Đồng hồ so chân gập Mitutoyo 513-471-10E là thiết bị đo chính xác dạng đòn bẩy (test indicator), được sử dụng phổ biến để đo độ đảo, độ lệch, kiểm tra vị trí tương đối giữa các bề mặt trong ngành cơ khí chính xác. Thiết kế nhỏ gọn, đầu đo siêu nhạy và độ phân giải cao giúp kiểm tra nhanh chóng và chính xác các chi tiết nhỏ.
Thông số kỹ thuật sản phẩm
| Thông số | Chi tiết |
| Hãng sản xuất | Mitutoyo (Nhật Bản) |
| Mã sản phẩm | 513-471-10E |
| Loại | Đồng hồ so chân gập (test indicator, lever type) |
| Dải đo | 0 – 0.14 mm |
| Độ chia (phân giải) | 0.001 mm |
| Số vòng quay kim | 1 vòng |
| Độ chính xác (±) | ±0.008 mm |
| Chiều dài đầu đo tiêu chuẩn | 14.6 mm (có thể thay đổi) |
| Góc quay kim | 240° |
| Hướng đo | Dọc trục hoặc nghiêng (có thể điều chỉnh góc đo) |
| Tấm chắn | Có – giúp bảo vệ cơ cấu bên trong |
| Cơ chế | Truyền động bánh răng siêu mịn, phản hồi nhanh |
| Ngàm gá | Kèm theo ngàm gá Ø8 mm và 3/8 inch |
| Phụ kiện đi kèm | Hộp đựng, ngàm gá, đầu đo thay thế, sách hướng dẫn |
Ưu điểm
- Độ phân giải cao 0.001 mm – phù hợp cho đo kiểm siêu chính xác trong phạm vi rất nhỏ.
- Cơ chế chân gập (lever type) giúp đo được những vị trí khó tiếp cận (như trong lòng rãnh, lỗ nhỏ, bề mặt nghiêng...).
- Góc quay kim rộng 240°, dễ dàng quan sát từ nhiều hướng.
- Thiết kế nhỏ gọn, nhẹ, dễ lắp vào gá đỡ, máy gia công hoặc thiết bị đo kiểm.
- Hệ thống bánh răng chính xác, cho phản hồi mượt và ổn định.
Ứng dụng
- Đo độ đảo trục, độ song song, độ phẳng, độ lệch mặt.
- Kiểm tra nhanh các chi tiết trong lòng khuôn, rãnh, lỗ nhỏ, hoặc các vị trí chật hẹp.
- Dùng kèm với giá đỡ đồng hồ chân gập chuyên dụng, gắn lên máy tiện, máy phay, máy mài...
Bạn muốn mình gửi thêm catalog PDF gốc, hình ảnh ứng dụng thực tế, hoặc so sánh với model 513-415E (dải đo 0.03mm/0.001mm) thì hãy liên hệ Yamaguchi ngay nhé!
