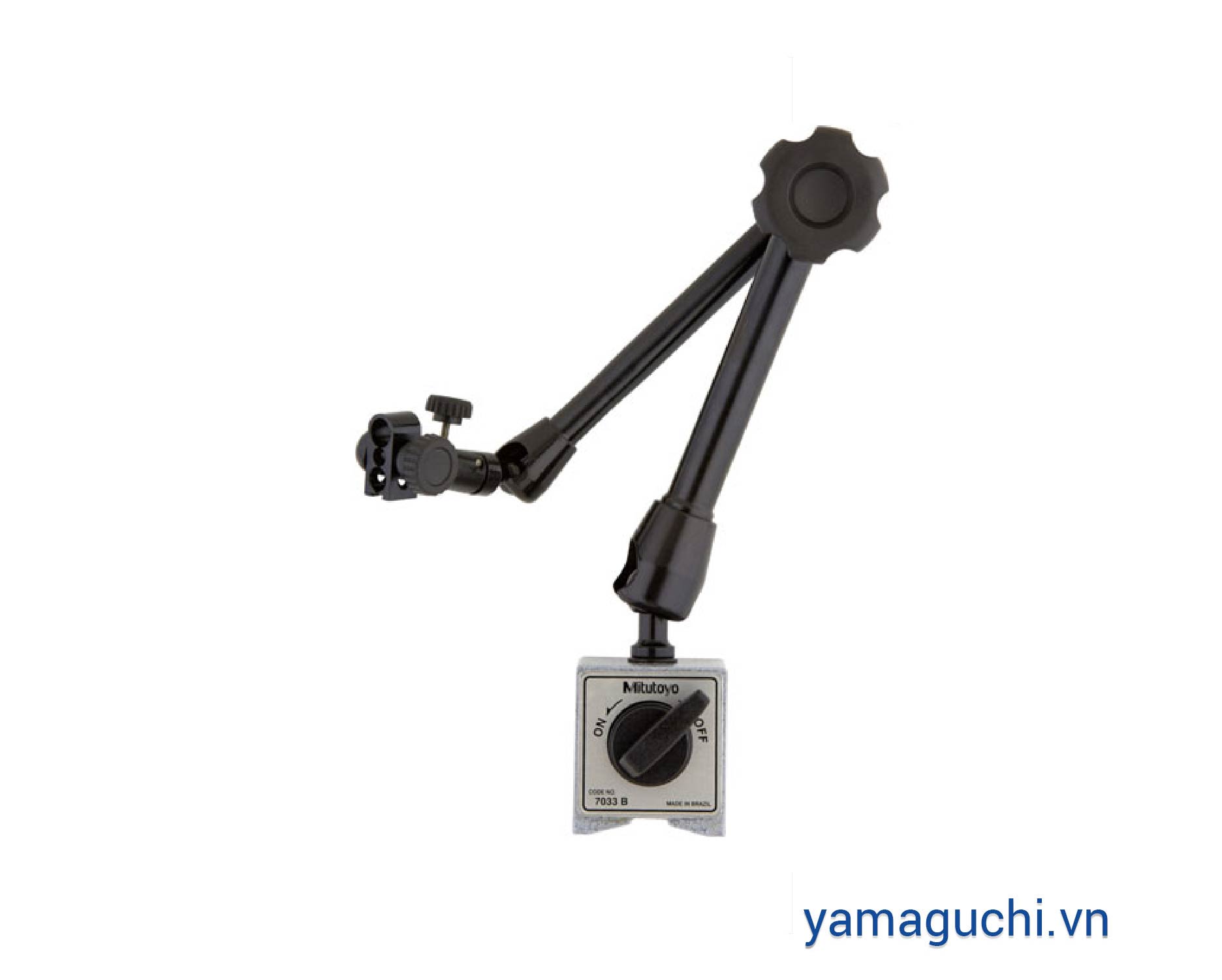

Giá đỡ đồng hồ so Mitutoyo 7033-10 là dụng cụ chuyên dụng để gá lắp và cố định đồng hồ so (cơ hoặc điện tử) trong quá trình đo kiểm. Đây là phụ kiện không thể thiếu trong các ứng dụng kiểm tra độ đảo, độ lệch, độ song song, độ phẳng… trong xưởng cơ khí và phòng đo.
Thông số kỹ thuật sản phẩm
| Thông số | Chi tiết |
| Mã sản phẩm | 7033-10 |
| Hãng sản xuất | Mitutoyo (Nhật Bản) |
| Loại | Giá đỡ đồng hồ so có khớp bi từ tính |
| Khả năng giữ từ | Có – đế từ tích hợp nam châm mạnh |
| Lực từ | 600 N (~60 kgf) |
| Chiều cao tay đòn | Tay chính: ~175 mm, tay phụ: ~150 mm |
| Đường kính gá | Ø8 mm / Ø9.53 mm (3/8 inch) – tương thích đồng hồ so tiêu chuẩn |
| Khớp nối | Dạng khớp bi linh hoạt, dễ dàng chỉnh góc và cố định |
| Khối lượng | ~1.5 kg |
| Chất liệu đế | Thép + lớp phủ chống mài mòn |
| Bề mặt tiếp xúc đế từ | Phẳng – dùng được trên mặt máy hoặc bàn từ |
Ưu điểm
- Đế từ mạnh với lực hút cao (600N), đảm bảo gá vững chắc, không bị xê dịch khi đo.
- Cơ cấu khớp bi đa hướng cho phép điều chỉnh vị trí và góc độ của đồng hồ so rất linh hoạt.
- Khóa xoay bằng núm vặn trung tâm – chỉ cần 1 thao tác để siết chặt toàn bộ hệ thống tay gá.
- Tương thích với hầu hết đồng hồ so cơ và điện tử (có thân Ø8mm hoặc Ø9.53mm).
- Thích hợp cho cả đồng hồ loại đo tiếp xúc trục thẳng đứng và đồng hồ chân gập (lever type) (có thêm ngàm gá chuyển đổi).
Ứng dụng
- Cố định đồng hồ so khi đo độ đảo trục, độ không đồng tâm, độ võng, độ cao,...
- Đo so sánh các chi tiết gia công trên máy tiện, máy phay, hoặc trên bàn đo.
- Dùng trong các xưởng gia công, nhà máy cơ khí, phòng QC/QA, R&D.
Nếu bạn cần mình cung cấp bản vẽ kỹ thuật, catalog Mitutoyo chính hãng, hoặc gợi ý các loại chân đế từ có tay linh hoạt dài hơn (ví dụ: 7032B) thì hãy liên hệ với Yamaguchi ngay nhé.
